Секция нагревательная двухжильная для прогрева бетона
Применение:
Нагревательные секции КС (Б) предназначены для прогрева бетона и железобетона при выполнении монолитных строительных работ в холодное время года. Они закрепляются на арматуре до заливки бетона и подключаются к электропитанию после формирования опалубки. Благодаря этому обеспечивается правильное затвердевание бетонной смеси даже при низких температурах, что позволяет вести строительство круглый год. После достижения необходимой прочности бетонного изделия обогрев отключается, и питающие провода отрезаются. Такие секции предназначены исключительно для укладки внутри бетона и не предназначены для эксплуатации на открытом воздухе.
Техническая информация:
| Напряжение питания | 220 В |
| Линейная мощность | 40 Вт/м |
| Сопротивление изоляции | 10³ MOm*м. |
| Минимальная температрура монтажа | -30 °C |
| Минимальный радиус изгиба однократного изгиба | 35 мм |
| Диаметр нагревательного кабеля | 5-7 мм |
| Длина силового провода | 2 м |
| Минимальное расстояние между витками кабеля | 70 мм |
| Степень защиты | IP 67 |
Монтаж и подключение секции нагревательной.
- Перед монтажом необходимо убедиться, что комплект секции нагревательной КС (Б) соответствует напряжению в электрической сети питания.
- Секция нагревательная КС (Б) должна подключаться и заземляться, согласно действующим ПУЭ.
- Подключение секции нагревательной КС (Б) должен осуществлять квалифицированный электрик.
- До и после монтажа обязательно требуется замерить сопротивление. Оно должно соответствовать паспортным характеристикам (Таблица 2).
- Не допускается подвергать секцию нагревательную КС (Б) и все соединения механическим повреждениям, а так же сдавливающим и растягивающим нагрузкам.
- Запрещена подача напряжения питания на секции нагревательные КС (Б) в бухте.
- Секцию нагревательную КС (Б) недопустимо использовать для обогрева нескольких объектов с разными условиями теплоотдачи.
- Нагревательный кабель секции нагревательной КС (Б) не должен соприкасаться или пересекаться при укладке.
- Запрещено использовать экран кабеля в качестве заземления.
Длина и мощность секций нагревательного кабеля для бетона:
| Наименование | Длина нагревательного кабеля, м | Мощность, Вт | Сопротивление при +20 C, Om, +/-10 % |
| СТН КС (Б) 40-3 | 3,1 | 124 | 390,3 |
| СТН КС (Б) 40-9 | 9,3 | 372 | 130,1 |
| СТН КС (Б) 40-19 | 19 | 760 | 63,7 |
| СТН КС (Б) 40-37 | 37 | 1480 | 32,7 |
| СТН КС (Б) 40-50 | 50 | 2000 | 24,2 |
| СТН КС (Б) 40-75 | 75 | 3000 | 16,1 |
| СТН КС (Б) 40-100 | 100 | 4000 | 12,1 |
| СТН КС (Б) 40-150 | 150 | 6000 | 8,1 |

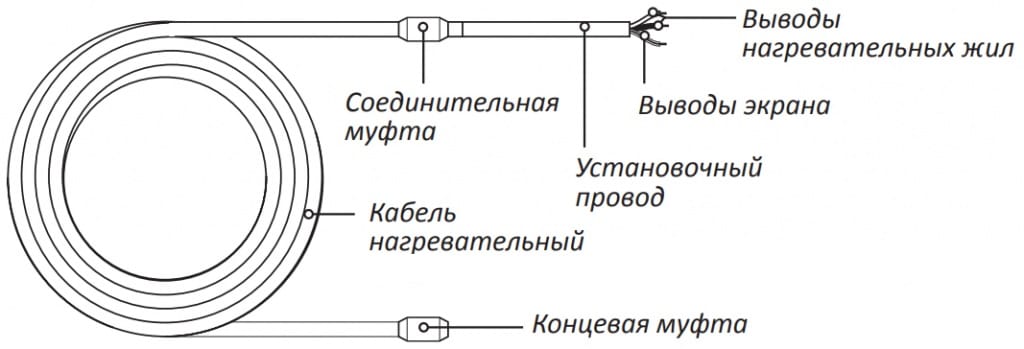

Окраска провадов установочного кабеля: заземление -желтый / желто-зеленый

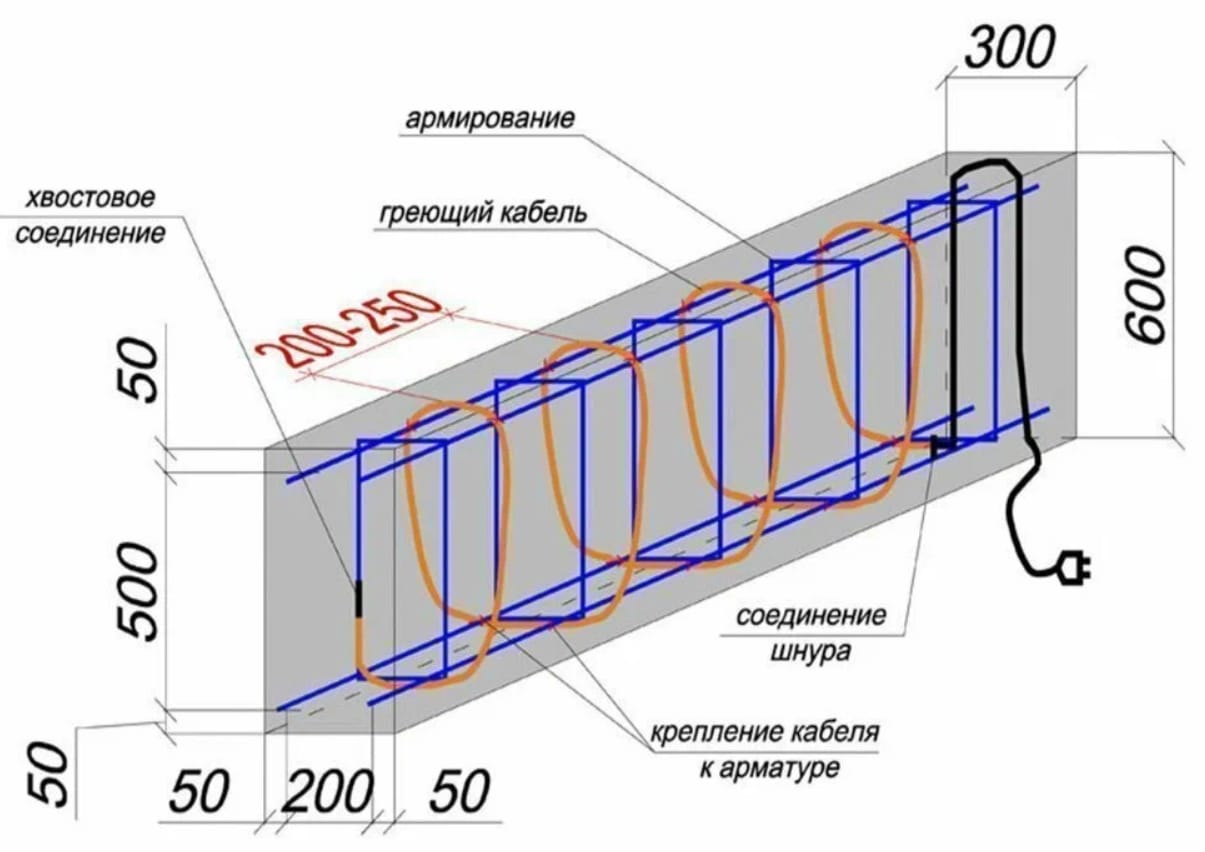

Схема монтажа греющего кабеля на ростверк

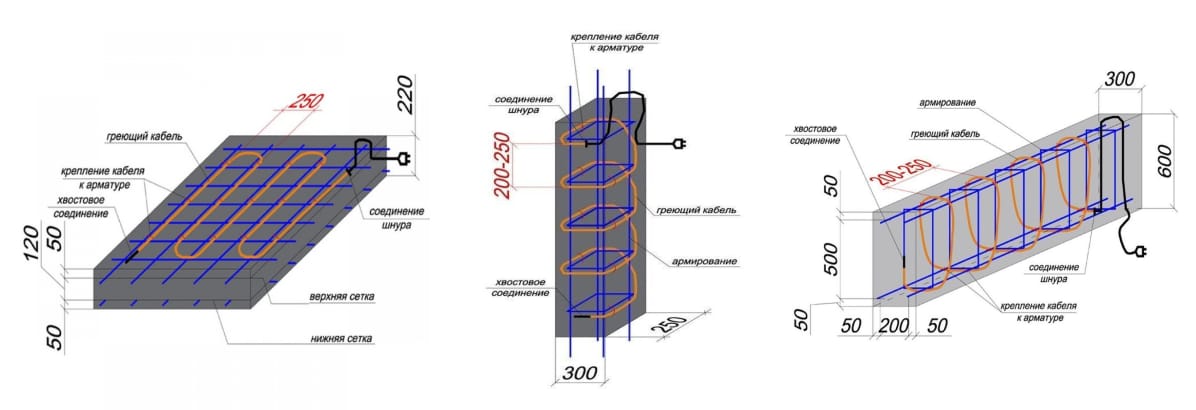

Схема монтажа греющего кабеля на плиту, колонну, ленту.
