Этот узел является альтернативным узлу 2.0 решением для опирания кирпичной облицовки стен. В нём облицовка ставится не на фундамент, а на теплоизолированный выступ монолитного пояса. Рассмотрим этот узел на примере дома с цокольным этажом:

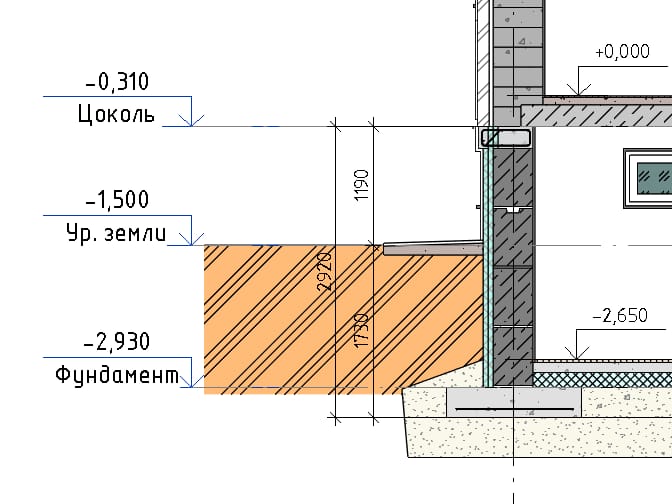

Рис. 1. Нормаль стены подвала и наружной стены с облицовкой из кирпича.
Более подробно этот узел рассмотрен на рис. 2. "Ступенька" из утеплителя сделана с целью уменьшить эксцентриситет нагрузки от облицовки, а также выступ облицовки относительно цоколя.

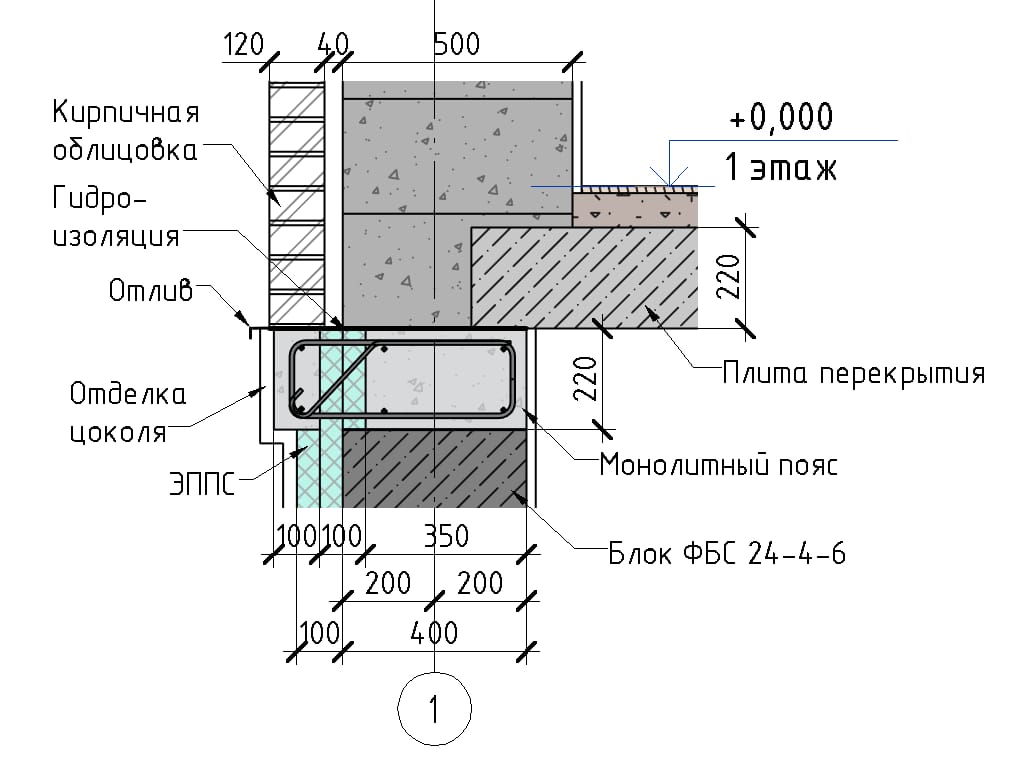

Рис. 2. Узел опирания кладки облицовки.
В плане монолитный пояс сделан таким образом:

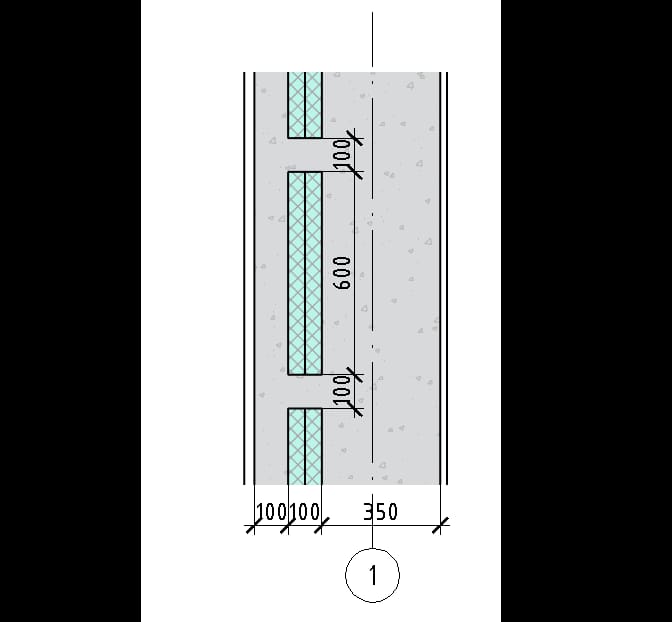

Рис. 3. Монолитный пояс, вид сверху.
Видно, что пояс состоит из двух частей: основной шириной 350 мм, на которую монтируется стена и плиты перекрытия, а также консольный пояс шириной 100 мм, на который и монтируется облицовка. Пояс облицовки изолирован от основного вкладками из ЭППС толщиной 100 мм и связан с ним перешейками 100 мм шириной, выполняющими роль коротких консольных балок, на которых держится пояс облицовки.
И 3д-вид этого решения:

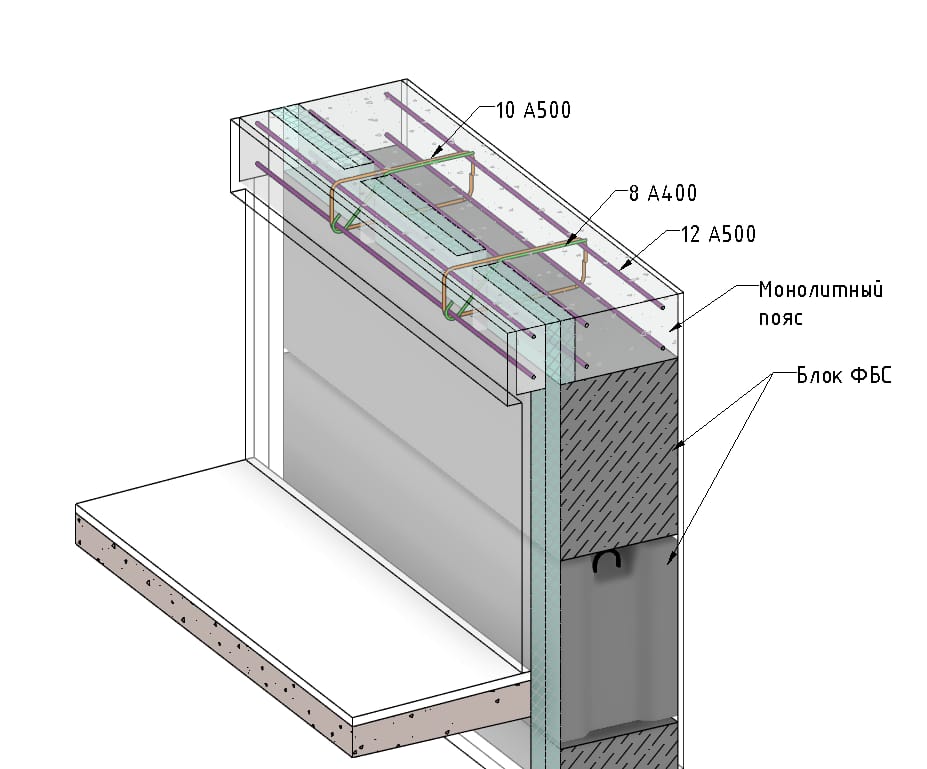

Рис. 4. 3д-вид узла.
Как и положено балкам, перешейки армируются в верхней и нижней зоне стержнями 10А500С. Для надёжного анкерования в теле пояса облицовки и в основном поясе арматура выполнена в виде скобы с отогнутыми концами, которая также выполняет роль хомута. Для снижения вероятности наклонных трещин добавлен стержень 8А500С с анкеровкой крюком за продольную арматуру пояса облицовки (замена хомутам). Его можно сделать и из арматуры 8А240, если А500С такого диаметра найти не удастся. Ещё вариант - заменить двумя стержнями аналогичного профиля из Вр 2 5мм, они ставятся тогда с двух сторон от 10А500С.
Ниже расчёт армирования в Robot для нагрузки на пояс 1,4 тн/м с перешейками 100х200 мм с шагом 600 мм. Прежде чем производить расчёт, разберёмся с геометрией узла. Рассмотрим узел детально:

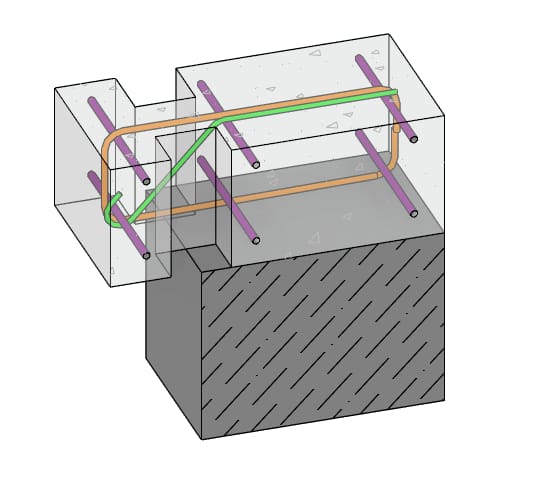

Рис. 4а. Зд-вид перешейка увеличено. Отделка и утеплитель скрыты.
Расположение утеплителя в узле выбрано неслучайно, а так, чтобы уменьшить консольный вылет пояса. Рассмотрим на разрезе:

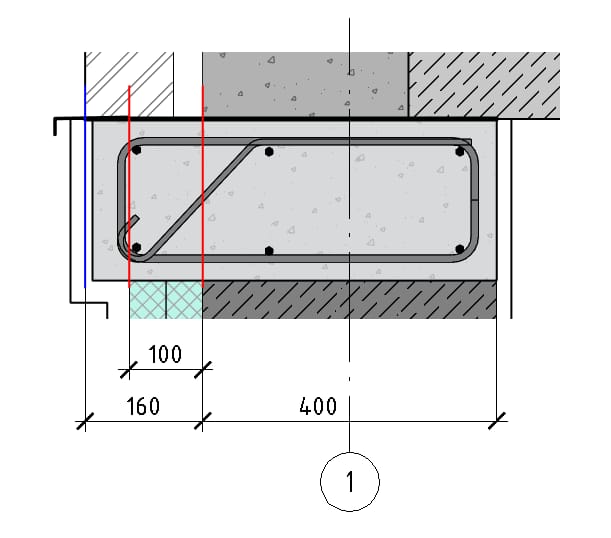

Рис. 4б. Разрез узла по перешейку.
При расчёте была взята нагрузка 8,5 кН на каждую балку. Армирование было задано двумя стержнями 10А500С сверху и снизу. Программа делает проверку изгибающих моментов нескольких сечениях (стержень/позиция) и определяет необходимую площадь армирования в см2 (красная стрелка на рис. 4в), а также необходимый % армирования сечения по расчёту. Зелёная стрелка показывает фактически принятый % армирования. Видно, что в самом худшем случае (рис. 4г) запас по армированию большой. Нули в красных выносках - деформация балки под нагрузкой (её нет).
Такое армирование позволяет опереть на пояс облицовку из керамического кирпича с высотой 5-6 метров.
Решение было подсмотрено в "большом" домостроении, например, в Пособие по проектированию монолитных домов предлагается такой узел для опирания внешней кирпичной облицовки:
Несмотря на наличие мостиков холода в виде перешейков, данное решение является довольно эффективным с точки зрения теплоизоляции:

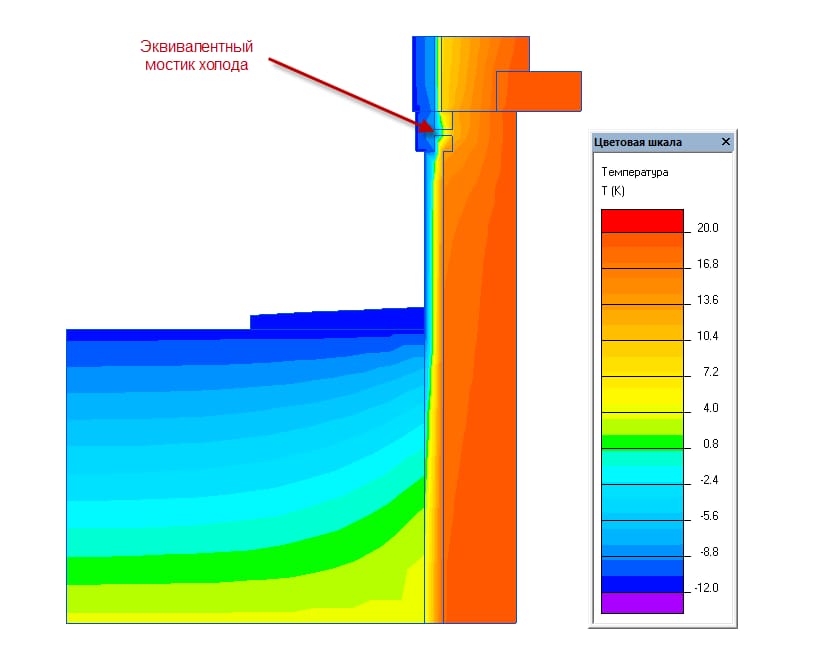

Рис. 10. Тепловая карта работы узла.
