Муфтирование греющего кабеля можно следовать такому алгоритму:
- Снять изолирующую оболочку с нагревательного кабеля.
- Расплести обнажившуюся оплётку, освободить жилы нагревательного типа, заплести в жгут.
- Снять оболочку с нагревательных жил.
- На зачищенные жилы установить термоусаживаемые трубки.
- Жилы соединить в медной трубке и обжать ручным кремпером.
- На место соединения надвинуть термоусаживаемые трубки и произвести усадку их при температуре около +200 °С.
- На полученное соединение надвинуть термоусаживаемую трубку большого диаметра, под которой скрываются все полученные соединения.
Для заделки концевой части саморегулирующего кабеля нужно:
- С помощью ножа снять 20 мм внешней оболочки греющего кабеля.
- С помощью острого предмета расплести защитную оплётку. Её необходимо удалить, оставив 5 мм у края внешней оболочки.
- На краю кабеля сделать «ступеньку» при помощи бокорезов, тем самым обеспечив дополнительную защиту от замыкания между токоведущими жилами.
- Закрыть полученный отрезок термоусаживаемой трубкой таким образом, чтобы край внешней оболочки кабеля полностью был скрыт с одной стороны, а трубка на 5 мм выходила за свободный край кабеля, чтобы зажать её плоскогубцами после термоусадки феном.
Перед включением саморегулирующегося кабеля следует проверить качество соединения, заземление и сопротивление изоляции.
Более подробно можно посмотреть на этом видео

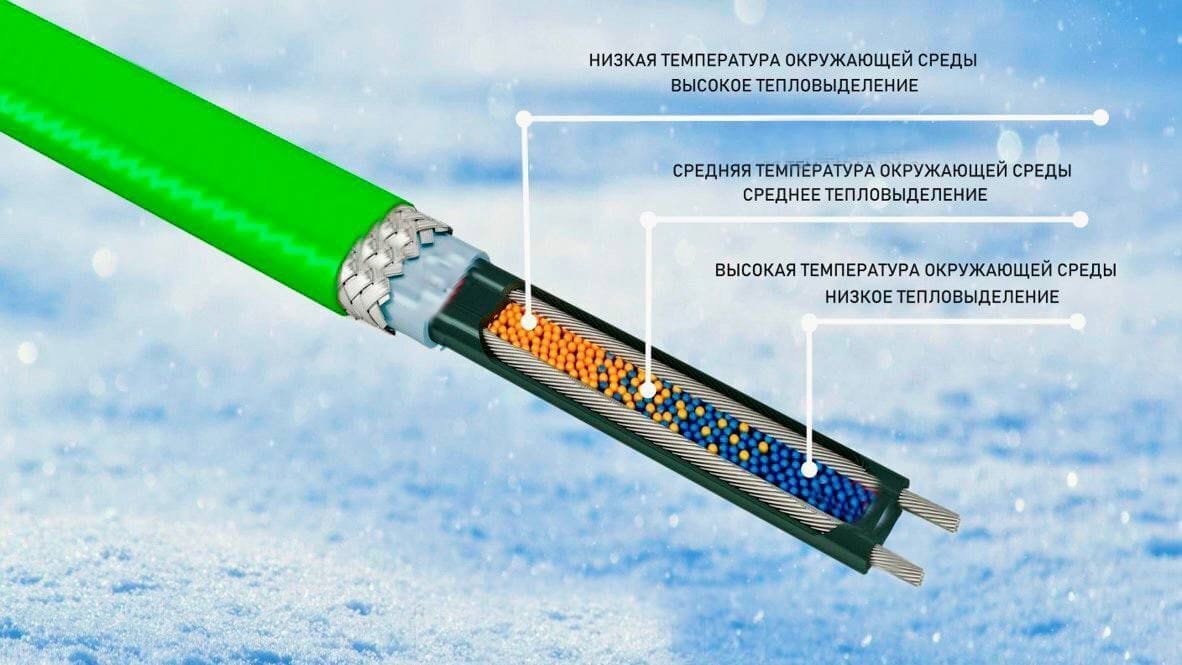

Принцип работы саморегулирующего греющего кабеля :
1. Кабель состоит из двух параллельных проводников, встроенных в полимерную матрицу с добавлением углеродных частиц.
2. Когда температура окружающей среды падает, полимерная матрица сжимается, что увеличивает количество проводящих путей между проводниками и, следовательно, повышает тепловую мощность кабеля.
3. Когда температура повышается, матрица расширяется, количество проводящих путей уменьшается, и кабель вырабатывает меньше тепла.
Применение:
Современные технологии прогрева и поддерживания плюсовой температуры.
Для обогрева :
1. Канализационные трубы
2. Водопровод
3 . Ливневка
4. Кровля
6. Водонапорные башни
7. Бочки с водой
8. Колодцы
9. Кессон для воды
10. Сельхоз нужды (подогрев полов, площадок, примыканий)
11. Бетон
